Hallo!

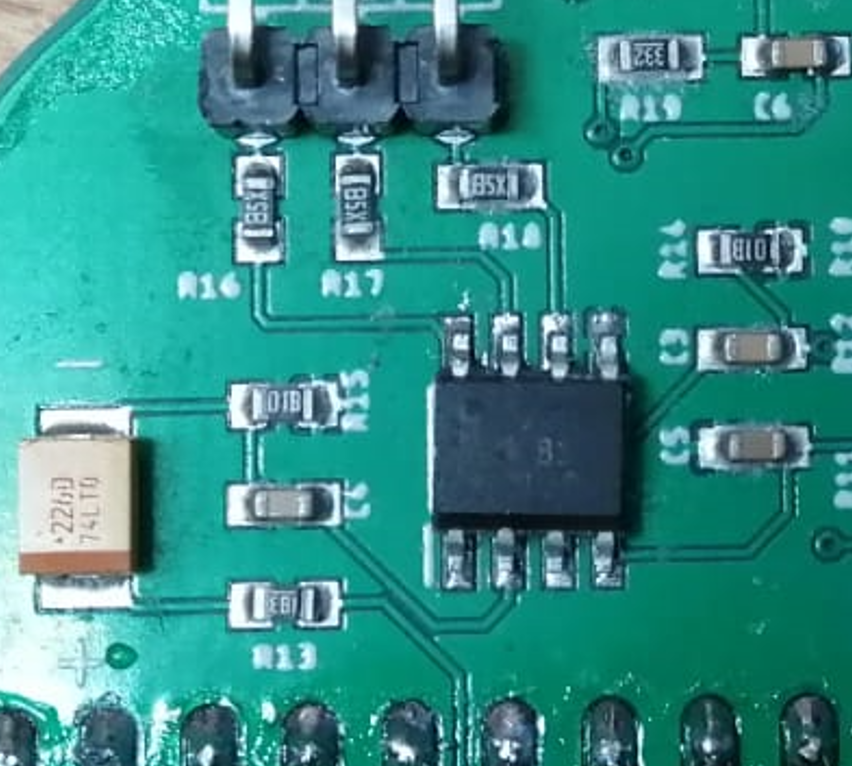

Ich habe leider keine Erfahrung mit SMD-Löten. Es geht um den IC mit 8 Beinen... ist der optisch Verbunden oder eher nicht? Meine Erweiterungskarte funktioniert nicht und eine Möglichkeit wäre, dass ich den IC nicht richtig verlötet habe. Habe schon versucht nachzulöten, habe aber einfach angst zu viel Lot zu nehmen und eine Sauerei zu bekommen 🙂
Danke Janko
Meine Projekte findest Du hier...
Aus welcher Ecke Deutschlands kommst Du? Falls in der Nähe, könnt ich mal drüber schauen.
Stefan
Hallo! Danke für das Angebot. Ich komme aus der Nähe von Hannover.
Grüße Janko
Meine Projekte findest Du hier...
Nur 217 km ... 🙄
Stefan
Hallo!
Ja, ist nicht unbedingt um die Ecke 😁 Dennoch danke.
Grüße Janko
Meine Projekte findest Du hier...
Kveldulfur schrieb: Es geht um den IC mit 8 Beinen... ist der optisch Verbunden oder eher nicht?
Das kannst Du aus dieser Perspektive nicht beurteilen; dazu mußt Du von der Seite auf den IC schauen.
Ich hatte schon Fälle auf der Arbeit, wo das IC auf dem Kopf (also mit der beschrifteten Seite auf der Platine und den Beinchen nach oben zeigend) "montiert" war - von oben betrachtet sah es auf den ersten Blick augenscheinlich korrekt platziert und verlötet aus... 😂

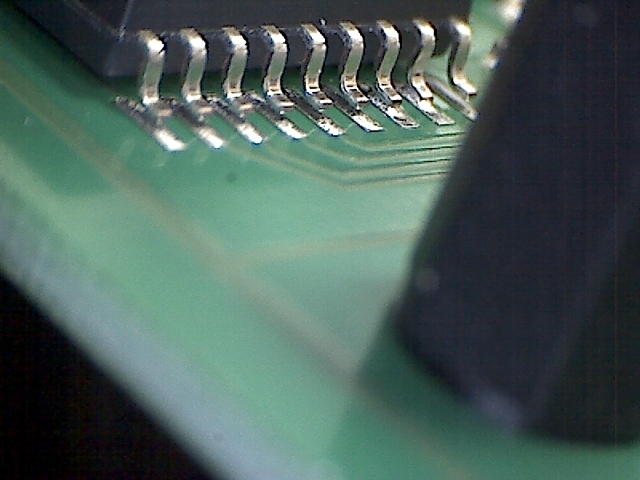

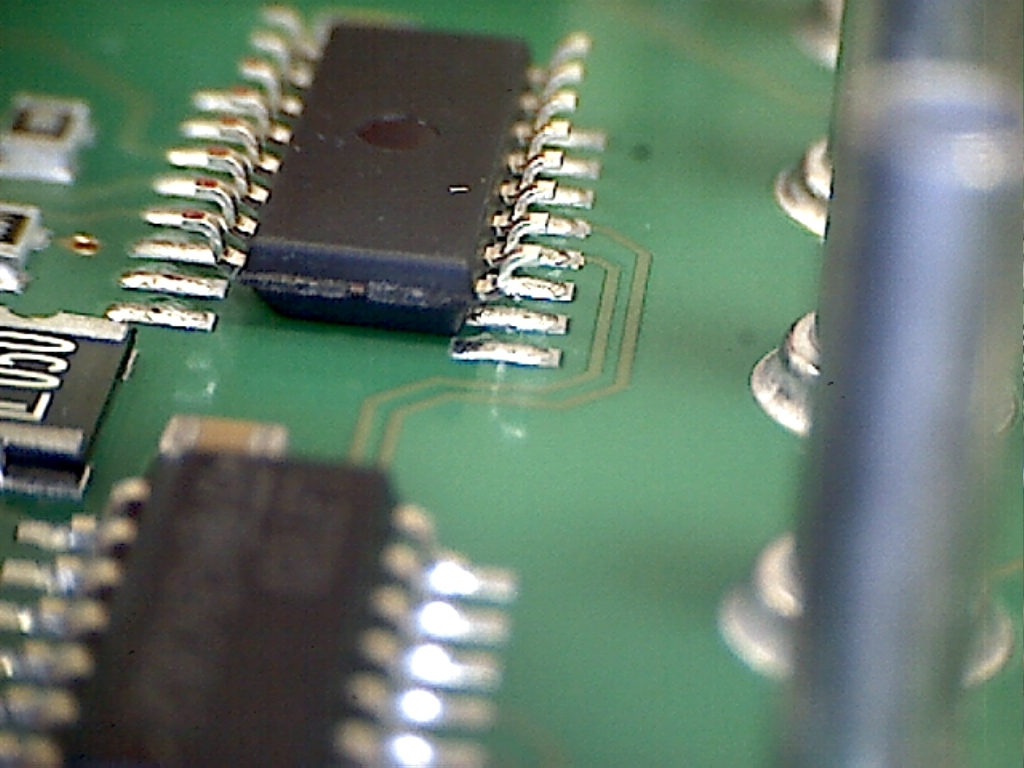

Von der Seite betrachtet werden nicht korrekt verlötete Kontakte eher sichtbar:
Ich hatte https://abbuc.de/forum/viewtopic.php?p=1124#p1124 mal ein paar YT-Videos zum Löten von SMD rausgesucht.
Sleeπ
Hallo!

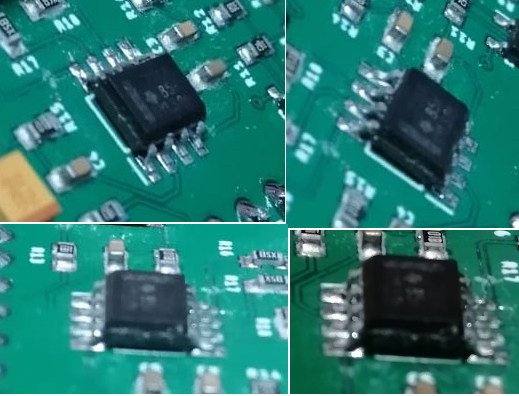

Ich glaube, ich muss mal meine Kinder fragen, ob deren Handycam bessere Bilder macht (sehr anzunehmen). Wenn ich seitlich fotografiere wird alles leider nur unscharf. 🙂
Ich melde mich, sobald ich bessere Fotos habe, wo man auch etwas erkennen kann.
Grüße Janko
Meine Projekte findest Du hier...

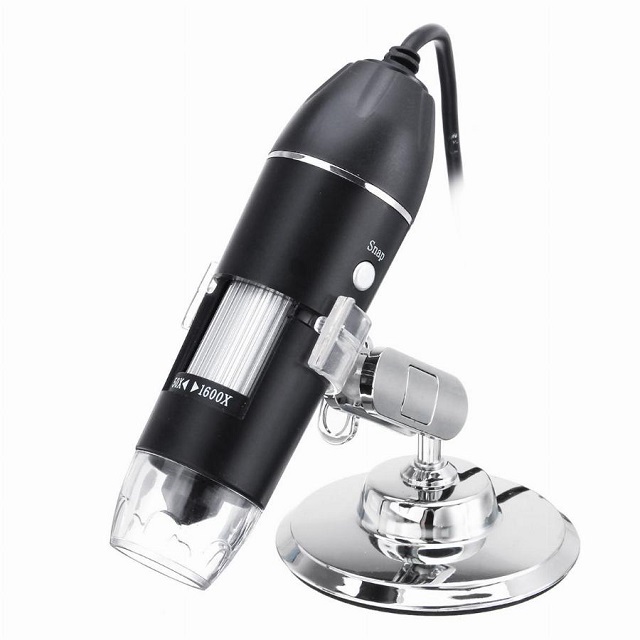

Die obigen Fotos habe ich mit so einem kleinem USB-Mikroskop gemacht; nicht mit dem Handy. 😉
Sleeπ
Hallo!
So ein Spielzeug habe ich (noch) nicht.... Habe mir eines bestellt. Für 25 Euro kann man nicht viel falsch machen und notfalls geht es an Amazon zurück 😉
Danke Janko
Meine Projekte findest Du hier...
Moin,
Ich komme aus der Nähe von Hannover - Westen, Nähe Minden Bin zwar absolut nicht der SMD-Held, komme aber irgendwie klar Bevorzuge THT… Können uns ja mal kurzschliessen
Da Du ja anscheinend auch den 576NUC+ aufbauen willst (Siehe meine Antwort bei AtariAge), bietet sich ja evtl eine Zusammenarbeit an Kannst dich ja mal melden
VG Michael
„Wir sind im Auftrag des Herrn unterwegs!“ („Joliet“ Jake & Elwood Blues)
Hallo!
Ja, ich bekomme in Kürze die ganzen Platinen zugesendet. Aber ich denke nicht, dass ich ernsthaft noch in diesem Jahr damit beginnen werde. Ich wollte nur schnell noch ein Set ergattern, aber da sind wohl immer noch gut 3 Sets über.
Gerne können wir Erfahrungen austauschen und uns so gegenseitig unterstützen. Ich bin aber, wie Du hier selbst lesen kannst, eher ein Laie. Mich interessiert aber das Thema sehr, weshalb ich mich da immer irgendwie durchwurschtle 🙂
Grüße Janko
Meine Projekte findest Du hier...
Moin Janko Hast PN
„Wir sind im Auftrag des Herrn unterwegs!“ („Joliet“ Jake & Elwood Blues)
Hallo!

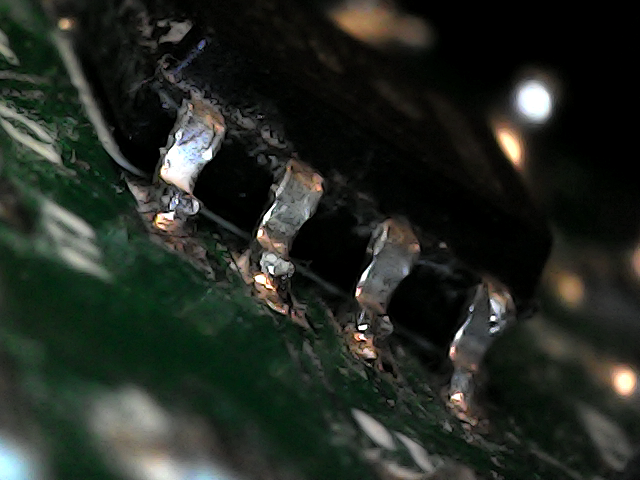

Das kleine Microskop ist da und... naja, man muss doch etwas üben, bevor man damit einigermaßen brauchbare Bilder erhält. 🤓
Das +5V-Beinchen ist natürlich nicht verlötet, weshalb so gar keine Reaktion zu sehen war... na klar 😁
Meine Projekte findest Du hier...
Das wäre ein einleuchtender Grund für das Nicht-Funktionieren... 😁
Sleeπ
Seit über 10 Jahren löte ich nach dem http://thomaspfeifer.net/smd_loeten_tsop.htm und bin mit dem Ergebnis sehr zufrieden. Erst zu viel Lötzinn auftragen und dann mit der Löthonig und einer Lötlitze den Überschuss entfernen. Kontaktprobleme gab es noch nie dabei.
